美国VIKING齿轮泵SG-04、SG-05和SG-07,SGN-05 SGN-07系列

  • 所属分类:美国VIKING齿轮泵

  • 点击次数:0
  • 发布日期:2022-09-04
  • 在线询价
产品介绍

美国VIKING齿轮泵



美国VIKING齿轮泵SG-04、SG-05和SG-07,SGN-05, SGN-07系列特征:

Viking直齿轮双泵系列SG-04、SG-05和SG-07非常适合工业市场的许多应用。两台d立的抽油机由单一电源供电,以降低设备成本并简化安装。由于每台抽油机可以在不同的压力下工作而不影响其他抽油机,因此系统的灵活性得以保持。共有70种不同的双泵组合可供匹配你的要求。

SG-04、SG-05和SG-07系列固定排量直齿轮双泵的设计使容量以40%的均匀增量增加,因此Viking正齿轮双泵始终在您容量需求的20%以内。

注:这些正齿轮双泵没有作为标准配备泄压阀。必须为泵送系统提供某种形式的压力保护,比如:排放管路中的安全阀,扭矩限制装置,爆破片等。

① 显示的值表示z小值或z大值。在编目泵应用于涉及z大压力或z低或z高温度和/或粘度的应用之前,可能需要一些特殊结构或考虑事项。某些型号在压力和/或粘度方面有限制。参见规范第341.6和341.7页,以及性能曲线,第341.19至341.62页。

② 每个泵段的标称容量基于1750 RPM低压下处理稀液体。

VIKING未安装的泵:SG-04、SG-05和SG-07系列正齿轮双泵可提供未安装或已安装的装置,如下页所示。Viking正齿轮双泵可提供多种端口布置、密封选项和驱动设备,以满足特殊需求。

Viking Pump SG系列详细信息:

SG-04系列、SG-404 系列、SG-05系列、SG-05系列、SG-07系列、SG-407系列TM泵均不宜改型。如果齿轮两边的板显示磨损,那么齿轮也可能磨损。更换的费用将低于所需的零部件和人工。

建议更换的唯-部件是唇密封和o形环,如果泵拆卸,则必须更换。这些说明将与附录一起使用,以协助检查,并在必要时维修这些泵。为了安装新的唇形密封,建议大的管座比唇形密封的外径略小,以及2英寸长的内径管道。

如需更多信息,请与您的维京泵代表联系,获取TR-809 (SG-05系列TM)、 TR-810 (SG-07 系列TM)、TR-811 (SG-405系列) 的副本“或TR-812 (SG-407系列) 。

Viking Pump SG系列旋转:

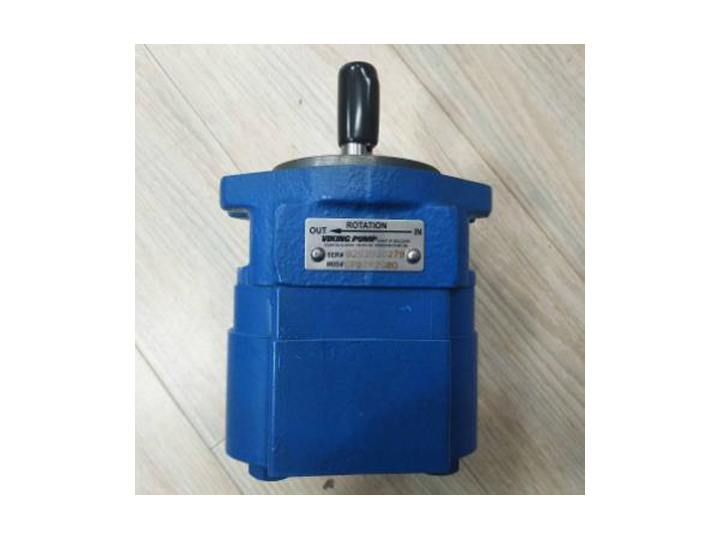

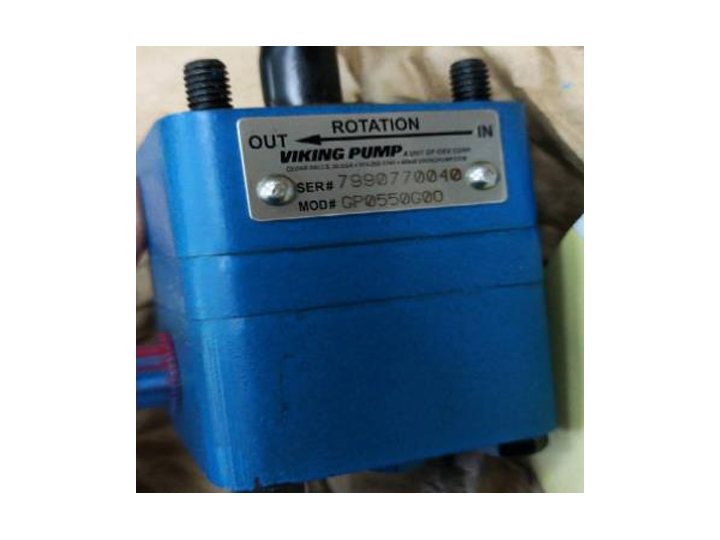

Viking外齿轮泵可提供顺时针(-G0) 或逆时针(-G1) 旋转。泵的预定旋转和进出口口位置在泵铭牌上注明。不要让泵倒转,否则密封会暴露在充分排放压力下。

Viking Pump SG系列减压阀

1.Viking Pump是正放置泵,必须是供了某种压力保护。这可能是直接安装在泵上的安全阀、内部减压阀、限矩装置或破裂磁盘。

2.安全阀调节螺丝盖必须总是指向泵的吸入口方向。第3页“图4”组件或者第3页上的“图5”或调节排放压力。有关减压阀的其他信息,请参阅技术服务手册TSm000和工程服务公告ESB-31。

Viking Pump SG系列装备:

1.泵的表面贴装必须清洁平整。对于NEMA安装,使用SAE等级为5或更好的绞盘安装泵。

2.适用于IEC安装,使用8.8级或更好的旋盖螺钉安装泵。

SG-04 Series TM, SG-05系列Tm: 4安装的绞盘必须有一一个z小的Vz英寸螺纹啮合,并且必须均匀地扭矩到12-15fb。SG-07系列:2个固定绞盘螺丝必须至少有7英寸的螺纹啮合,并且要均匀扭矩为50-55英尺-肠易激综合征。

3.标准SG系列泵适用于与颚式联轴器,不会在泵轴上产生轴向推力。如果使用了不正确的耦合类型,则可能会造成内部损害。

4.不要撞击或按压泵驱动耦合器安装。会导致泵内部损坏。

5.如果耦合器没有滑到轴上,检查联轴器、轴和键划痕或毛刺和删除。如果泵是皮带传动或齿轮驱动的,则其悬垂载荷选项。

6.泵安装好后耦合安装时,建议将润滑油放入吸油口,用手转动泵,以确保泵正常运转。

VIKING填料密封常备货型号:


SG-0417 SG-40417


SG-0418 SG-40418


SG-0425 SG-40425


SG-0435 SG-40435


SG-0450 SG-40450


SG-0470 SG-40470


SG-0518 SGN-0518


SG-0525 SGN-0525


SG-0535 SGN-0535


SG-0550 SGN-0550


SG-0570 SGN-0570


SG-0510 SGN-0510


SG-0514 SGN-0514


SG-0519 SGN-0519


SG-0528 SGN-0528


SG-0729 SGN-0729


SG-0741 SGN-0741


SG-0758 SGN-0758


SG-0782 SGN-0782


SG-0711 SGN-0711


SG-0716 SGN-0716


SG-0722 SGN-0722


SG-0732 SGN-0732


VIKING机械密封常备货型号:


SG-40417


SG-40418


SG-40425


SG-40435


SG-40450


SG-40470


SG-40518 SGN-40518


SG-40525 SGN-40525


SG-40535 SGN-40535


SG-40550 SGN-40550


SG-40570 SGN-40570


SG-40510 SGN-40510


SG-40514 SGN-40514


SG-40519 SGN-40519


SG-40528 SGN-40528


SG-40729 SGN-40729


SG-40741 SGN-40741


SG-40758 SGN-40758


SG-40782  SGN-40782


SG-40711  SGN-40711


SG-40716 SGN-40716


SG-40722 SGN-40722


SG-40732 SGN-40732
